為什么選擇激光焊接：


這是一種新型的焊接方式，激光焊接主要針對薄壁材料、精密零件的焊接，可實現點焊、對接焊、疊 焊、密封焊等，深寬比高，焊縫寬度小，熱影響區小、變形小，焊接速度快，焊縫平整、美觀，焊后無需處理或只需簡單處理 ，焊縫質量高，無氣孔，可精確控制，聚焦光點小定位精度高，易實現自動化等優勢.....


?激光焊接種類：


一、從焊接方式分類可分為：手動焊，自動焊兩大類


二、從激光類型可分為：光纖激光器、二氧化碳激光器，固體激光器


1.光纖激光器：現在主流激光器可應用于焊接、切割、打標、熔覆等領域（主要作用于金屬）特點：【光纖激光器焊接速度快（20---30MM/S），功率大（500W---6000W），深寬比大（焊接材料的厚度0.5---5MM），適用于常規焊縫的縫焊拉焊的場合，可焊接碳鋼，不銹鋼，鍍鋅板，銅，鋁等常見材料】


2.二氧化碳激光器：主要應用于切割、打標、焊接（主要作用于塑料）【因目前市場原因.我司只有打標和低功率切割[焊接領域價格太高未參與研發和制作】


3.固體激光器：主要應用于焊接（也是常說的YAG激光器）特點：【YAG激光器，焊接速度較慢（8—10mm/S），功率較?。?00W—600W），焊接的材料的厚度（0.2—1.2mm）適用于薄板的縫焊，穿透焊，點焊，熱影響小，焊接精準】



本司主要做的激光焊接設備：應用的激光器主要為：光纖激光器，YAG激光器。


光纖激光器從應用的場景主要分為：標準四軸激光焊接機，機器人激光焊接機，手持激光焊接機，非標定制等。


YAG激光器從應用場景主要分為：標準四軸工作臺激光焊接機，機器人激光焊接機，手動激光焊接機，非標定制等。


光纖激光器和YAG激光器的應用場景基本一樣，主要是焊接的產品的要求效果有較大的差別。


光纖激光器焊接速度快（20---30MM/S），功率大（500W---6000W），深寬比大（焊接材料的厚度0.5---5MM），適用于常規焊縫的縫焊拉焊的場合，可焊接碳鋼，不銹鋼，鍍鋅板，銅，鋁等常見材料。


YAG激光器，焊接速度較慢（8—10mm/S），功率較?。?00W—600W），焊接的材料的厚度（0.2—1.2mm）適用于薄板的縫焊，穿透焊，點焊，熱影響小，焊接精準。

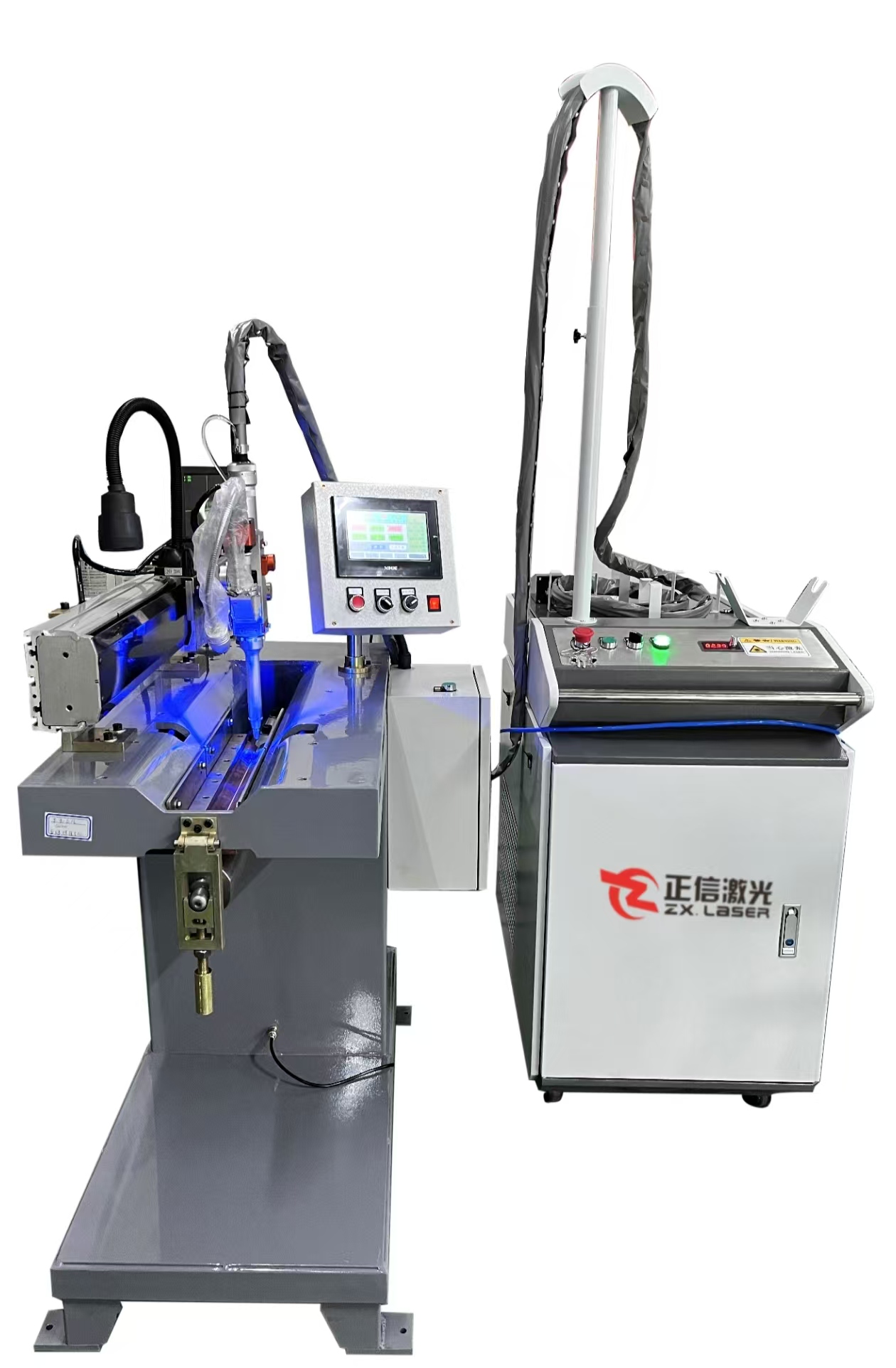

     本臺機器屬于YAG激光器（脈沖激光器）：

          設備搭配系統表（以下都可進行定制化需求）：


光源系統：采用YAG（脈沖）激光器
運動系統：加定制化工裝夾具
激光聚焦系統：高速運動焊接專用振鏡焊接頭
冷卻系統：搭配了博鼎1.0P冷卻水機
其他輔助系統：焊接檢測系統.（實時檢測焊接效果）、能量檢測系統(實時檢測能量波動)、激光校準系統：（校準激光焦距）
設備優勢：
設備優勢：
比普通激光焊的工作效率高4-10倍本機穩定，操作方便，維護簡單配備光學掃描系統和專用的激光焊接軟件
可直接在專用文件輸入編輯焊點或圖形，也可由Auto，CAD,Corel DRAW其他軟件輸入）
光斑精度高速度快，點焊和線焊可選
應用領域
（振鏡焊接機主要應用于手機屏蔽罩，金屬手機外殼，金屬電容器外殼，電腦內金屬屏蔽窗，電池配件，剃須刀片，電子接插件以
及其他類別電子產品的高效率激光點焊或密封焊）

技術參數
激光類型              YAG脈沖
型號                  ZXL500
激光波長              1064nm
激光功率              500W
脈沖頻率              1-500HZ
脈沖寬度              0.1-20ms
最大單脈沖能量        135J
最大單脈沖焊接深度    0.1-1.5mm
光纖芯徑              0.6mm
光纖輸出數量        ≤4路
分光方式              高速時間分光或精密能量分光
反饋方式              電流實時反饋或激光能量實時反饋
觀察系統              CCD視覺影響
能量波動性            <±5%
電力需求              380V±10%/50HZ
額定功率              18KW
冷卻方式              水冷
工作臺行程            200mm*200mm到1200mm*1200mm
主機外形尺寸          1200mm*700mm*1030mm
